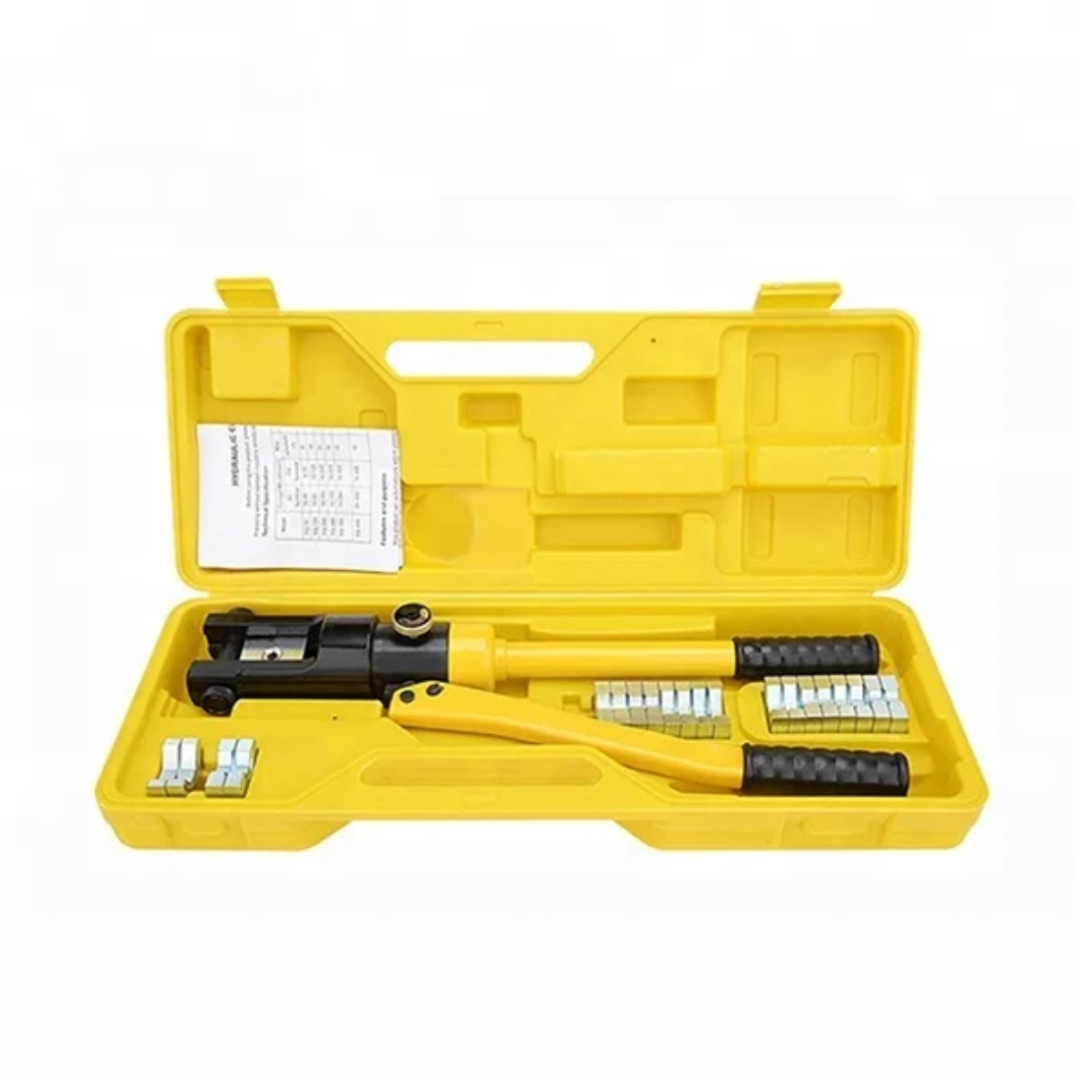

Прес-кліщі гідравлічні (16-300 мм ²) для опресовування кабельних наконечників та гільз ZBTools(zb8523-3)

Прес-кліщі гідравлічні (16-300 мм ²) для опресовування кабельних наконечників та гільз zb8523-3 ZBTools

Тип приводу Гідравлічний
Матеріал рукояті Гума (TPR)
Зусилля 16 т
Хід штока 20 мм
Ізольовані клеми

16 мм²
25 мм²
35 мм²
50 мм²
70 мм²
95 мм²
120 мм²
150 мм²
185 мм²
240 мм²
300 мм²
Робоча рідина Гідравлічна олива #20
Тип клем Ізоловані клеми
.
В якості робочої рідини застосовують гідравлічне масло . Дане рішення дозволяє знизити фізичні затрати монтажника в порівнянні з роботою механічними кліщами.

Забороняється застосовувати в якості робочої рідини:
корозійно-активні речовини;
масло з домішками води.

Для обтиску необхідно виконати 11 кроків:
Видалити ізоляцію необхідної довжини з кабелю або проводу.
Вставити жилу провідника очищеним від ізоляції кінцем в накінечник або гільзу (необхідно дотримуватися правил безпеки).
Використати вісь з головки.
Встановити напівформи матриці в голівку. Номер матриці повинен відповідати номеру накінечника.
Помістити провідник з накінечником у фігурному пазу між напівформами матриці.
Встановити вісь в голівку.
Повернути гвинт в положення «ON»(обертання за годинниковою стрілкою на 180 °).
Здійснити гойдаючі рухи ручкою поки торці матриці не стикнуться. Обжати гільзи від центру до країв. Після того, як торці матриці стикнулися не переміщувати ручку.
Повернути гвинт в положення «OFF» (проти годинникової стрілки на 180 °).
Використати обпресувальний провідник з матриці (якщо треба дістати вісь з головки).
Звести ручки агрегату.

Заходи безпеки
забороняється працювати з проводами, що знаходяться під напругою і розбирати виріб під час проведення обтиску;
якщо експлуатація довго не проводилася, слід замінити робочу рідину;
в разі течі гідравлічного масла в процесі обтиску негайно поверніть гвинт в положення «OFF», витягніть провід з матриці та зведіть ручки;
в процесі зберігання:
середовище не повинно містити корозійно-активних речовин;
виріб заправлений робочою рідиною;
головка оброблена консерваційним мастилом.
