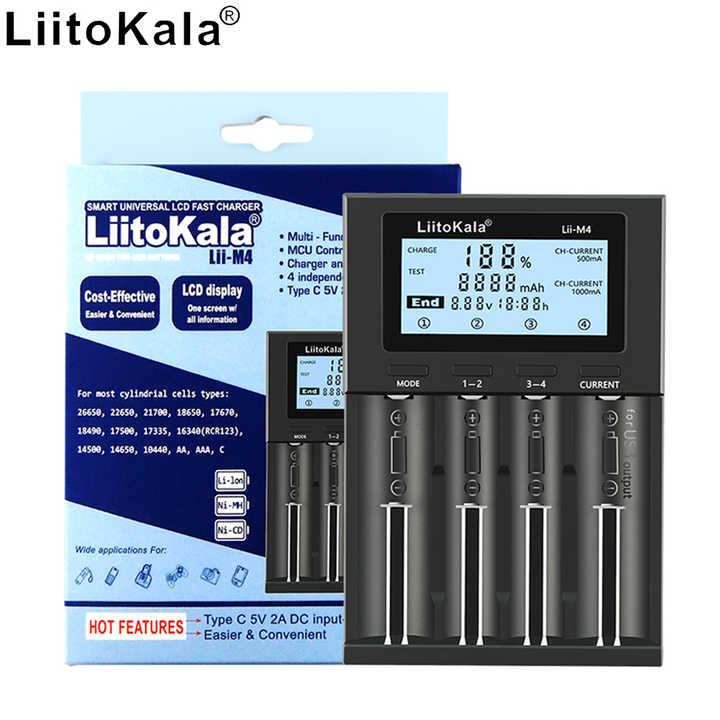

Інтелект. універс. зарядний пристрій для 18650, АА, ААА Li-ion, Ni-MH/Ni-Cd з функ. PowerBank Lii-M4

Дякуємо за використання зарядних пристроїв нашої компанії Lii-M4. Це інтелектуальний швидкий зарядний пристрій високого класу з ключовим керуванням / 4-канальним незалежним тестуванням ємності акумуляторної батареї / лічильником / захистом від короткого замикання, захистом від перезаряду / 5v 1a USB-виходом і нульовою напругою/ Має функції активації батареї та може автоматично своєчасно контролювати заряд і розряд батареї та процес тестування.

Lii-M4 може заряджати різні типи циліндричних літій-іонних акумуляторів і нікель-метал-гідридних акумуляторів, які широко використовуються в ліхтариках, електроінструментах, інструментах, цифрових камерах та інших електронних продуктах для заряджання акумуляторів. Красивий зовнішній вигляд, безпечний і простий в експлуатації, легкий у транспортуванні, потужна функція, ваш дім, подорожі хороший помічник.

1, Попередження,

1. Цей зарядний пристрій може заряджати лише циліндричну літій-іонну батарею та нікель-метал-гідридну батарею, а не літій-залізо-фосфатну батарею;

2. Перед використанням уважно ознайомтеся з інструкцією, зверніть увагу на рекомендований зарядний струм акумуляторної батареї, не перевищуйте рекомендований зарядний струм;

3. Використовуйте відповідний адаптер живлення;

4. Зарядні пристрої можуть нагріватися під час заряджання та розряджання, тому будьте обережні, щоб не обпектися;

5. Коли він припинить заряджання, будь-ласка, вимкніть живлення та вийміть батарею;

2. Функціональні характеристики

1. Вхід інтерфейсу Type-С 5,0 В;

2. Два додаткових зарядних струму: 500 мА/1000 мА;

3. Функція виявлення ємності акумулятора;

4. Різні характеристики (18650/26650/... /AA/AAA) Одночасне заряджання акумулятора;

5. Для відображення робочого режиму (ЗАРЯД і ТЕСТ), напруги акумулятора (В), робочого струму (мА), часу заряджання (год), ємності акумулятора (мАг), відсотка потужності (%) і інші параметри з чітким поглядом;

6. У режимі CHARGE 4 канали можуть працювати незалежно, і різні зарядні струми можуть бути обрані для одночасної роботи;

7. Режим TEST: звичайний процес TEST ємності акумулятора складається з трьох етапів (1 повне заряджання, 2 розрядження та 3 повне заряджання).

8. CHARGE і TEST можуть працювати одночасно; Незалежно встановлена функція перевірки зарядної ємності/нормальної ємності, немає окремої функції перевірки розряду;

9. Функція багаторазового захисту: напруга розряду від перезаряду, коротке замикання, функція активації 0 В, (- Δ Δ V & 0 В), функція неможливості заряджання від 1,65 В до 2,2 В, інтелектуальне розпізнавання поганого акумулятора та захист від виявлення зворотного підключення акумулятора;

10. Зі стандартним USB-виходом 5 В/1000 мА.

3. Опис ключових моментів

Зарядний пристрій має 4 ключові точки: точка вибору РЕЖИМУ, точка запиту каналу 1-2, точка запиту каналу 3-4 і точка вибору ПОТОЧНОГО.

Ці 4 клавіші також мають функцію підсвічування РК-дисплея, що є простим і зручним у використанні.

1. Клавіша MODE: вибір MODE; Включно з режимом зарядки CHARGE і режимом визначення ємності TEST; Зазвичай довго натискайте MODE, щоб перемкнути РЕЖИМ ЗАРЯДКИ або РЕЖИМ визначення ємності ТЕСТ: спочатку обережно натисніть 1-2 або 3-4, щоб вибрати канал, потім утримуйте MODE, щоб змінити РЕЖИМ, і натисніть CURRENT, щоб змінити ПОТОМ. Після вибору MODE протягом 8 секунд не виконується жодних дій, щоб перейти в робочий стан, яким легко керувати.

2.1-2 ключі каналу: відповідають каналу 1 і 2; Натисніть кнопку безперервно, щоб вибрати та переглянути дані каналу 1 і каналу 2 по черзі;

3. Канал 3-4: відповідає каналам 3 і 4; Натискайте кнопку безперервно, щоб вибрати та переглянути дані каналів 3 і 4 по черзі;

4. Клавіша CURRENT: вибір ПОТОЧНОГО; Li-ion: 500 мА/1000 мА Ni-MH/ NI-CD: 500 мА; Утримуйте цю клавішу, щоб керувати РК-дисплеєм;

Зарядний пристрій може натиснути відповідну функціональну клавішу, щоб змінити незалежну зарядку або інший вибір струму, а також інший заряд акумулятора, простий у експлуатації; У робочому стані ви можете обережно натиснути (1-2, 3-4) ключові точки, щоб перевірити відповідний струм каналу (мА)/ємність (мА·год)/напругу (В)/час (год) та інші опорні значення даних.

4. Робота Опис режиму:

Коли зарядний пристрій увімкнено, РК-екран зарядного пристрою миттєво стане яскравим і повністю відобразиться, і 3s буде готовий. Якщо батарею не вставлено, на дисплеї з’явиться напис «Null»; якщо батарею вставлено або замінено, на дисплеї з’явиться напис «Err»; якщо батарея повна, відобразяться End і 100%; якщо батарею не вставлено, на дисплеї з’явиться напис «Err».

1) CHARGE (режим заряджання)

1.1 зарядний пристрій, підключений до батареї, система автоматично переходить у РЕЖИМ заряджання (CHARGE), зарядний пристрій автоматично заряджається за замовчуванням СТРУМ 500 мА, протягом 8 с може (СТРУМ) з вибором клавіші CURRENT для заряджання СТРУМ 500 мА та 1000 ма, система заблокується через 8 с жодних дій за вашим вибором для заряджання CURRENT, CURRENT та інших функція заблокована, якщо потрібно змінити, можна довго натиснути кнопку MODE і перевибрати;

1.2 У режимі CHARGE, коли логотип на екрані «CHARGE» все ще блимає, натисніть 1-2 і 3-4, щоб вибрати канал батареї, і натисніть CURRENT, щоб вибрати CURRENT. Після вибору 8s перейде в робочий стан без будь-яких дій; Зверніть увагу на вибір зарядного струму відповідно до ємності акумулятора. Якщо немає необхідності в швидкій зарядці, то рекомендується заряджати 500 мА, що є найбезпечнішим.

1.3 У режимі зарядки ви можете перевірити зарядну ємність (мА·год)/тривалість заряджання (год)/зарядний струм (мА)/напругу акумулятора (В) та інші параметри кожного каналу, легко натиснувши кнопки 1-2 і 3-4 . Після того, як акумулятор буде повністю заряджено, на дисплеї з’явиться напис «End» (кінець заряджання).

(Примітка: під час заряджання за допомогою струму 1000 мА його можна використовувати не більше ніж для двох каналів і лише для літій-іонного акумулятора. Під час заряджання за допомогою більше ніж двох каналів система автоматично зменшить зарядний струм від 1000 мА до 500 мА.)

2) ТЕСТ (режим виявлення ємності)

У режимі TEST акумулятор спочатку заряджається, потім розряджається, кількість розряду та інші параметри записуються. Після цього акумулятор автоматично заряджається без запису кількості заряду. Батарея та інші параметри на етапі розряду зарезервовані на екрані. Детальні кроки такі:

Введіть ТЕСТ вибраний струм зарядка батарея зарядка батарея розрядка підзарядка КІНЕЦЬ

2.1 Тривале натискання MODE в будь-якому стані для повторного входу в ТЕСТОВИЙ РЕЖИМ;

У режимі TEST, 2.2 8 секунд можна вибрати кнопку (CURRENT) за допомогою CURRENT 500 mA та 1000 mA CURRENT, система заблокує ваш вибір після 8 секунд CURRENT, якщо протягом цих 8 секунд не було встановлено, тоді система автоматично заблокує 500 мА СТРУМ заряджання () є системою за замовчуванням СТРУМ заряджання в цей час. (примітка: лише батареї 500 mA CURRENT nimh)

2.3 Коли акумулятор заряджається вперше, система автоматично переходить у режим розряду, а струм розряду фіксується на рівні 500 мА. У цей час система буде записувати дані про розрядку, щоб визначити розрядну ємність акумулятора.

2.4 Коли батарея розряджається, система автоматично переходить у режим зарядки, а зарядний пристрій знову заряджатиме батарею відповідно до поточних параметрів, вибраних раніше. У цей час система не буде записувати дані про ємність заряджання, але все одно відображатиме ємність на етапі розряду, знак «Кінець» блиматиме до повного завершення, і, нарешті, система покаже «Кінець» і 100% і припинить зарядку.

(Примітка: під час заряджання струмом 1000 мА його можна використовувати максимум для двох каналів і лише для літій-іонного акумулятора. Якщо є більше двох каналів, система автоматично зменшить зарядний струм від 1000 мА до 500 мА для заряджання; розряджання фіксований струм 500 мА)

5. Вихід USB 5V

5.1 USB використовується лише як мобільний вихід 5 В із вихідним струмом 1000 мА;

5.2 Вихід USB має бути ефективним лише тоді, коли достатня потужність літієвої батареї підключена до каналу 4; У цей момент ви можете живити електроніку 5 В.

6. Специфічні параметри

6.1 Вхідна напруга та струм постійного струму: 5 В/2,0 А

6.2 Струм зарядки літієвої батареї: 4,20 В 500 мА* 4/1000 мА *2

6.3 Струм зарядки Ni-MH акумулятора: 1,48 В 500 мА*4

6.4 характеристики акумуляторної батареї: 18650, 26650, 14500, AA, AAA тощо

6.5 ТЕСТ Струм розряду: 500 мА

6.6 Вихід USB: 5 В 1000 мА

6.7 Режим завершення: Інтелектуальний моніторинг напруги

6.8 Зовнішні розміри: 146 мм (довжина) * 100 мм (ширина) * 33 мм (висота).

6.9 Вага: близько 255 г
